Описание МЕТЭК Анализатор водорода МЕТЭК-300
Принцип действия:
В анализаторах на водород используется метод плавления образца в потоке инертного газа и горячей экстракции. Плавление образца происходит в импульсной печи (управляемой по мощности), расположенной непосредственно в аналитическом блоке.
Образец, предварительно взвешенный на весах I (специального) класса точности, помещается в специальное загрузочное устройство импульсной печи и автоматически (или по команде оператора) сбрасывается в графитовый тигель. Образец плавится под воздействием высокой температуры, обеспечивающей полное выделение водорода.
Газ-носитель транспортирует выделившийся газ в каталитическую печь, содержащую оксид меди II (CuO), на котором СО преобразуется в оксид углерода IV (СО2), а водород (H2) преобразуется в воду (H2O). Образовавшаяся газовая смесь непосредственно транспортируется в ячейку по теплопроводности (катарометр), который вырабатывает электрический сигнал, пропорциональный содержанию водорода.
Поcле этого, газовая смесь попадает на ИК детектор, где производится измерение интенсивностей поглощения инфракрасного излучения на выделенных длинах волн, характерных для оксида углерода IV (СО2), которое пропорционально содержанию в газе водорода. Затем H2O поглощается на ангидроне (Mg (ClO4)2), а СО2 на аскарите.
Сигналы детектора передаются на персональный компьютер, где производится их регистрация и расчет массовой доли компонента с учетом массы пробы.
Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: взвешивание образца в графитовом тигле, размещение его в импульсную печь, плавление образца, автоматическое определение содержания водорода, после чего пересчет содержания в массовую долю с учетом взятой для анализа массы навески.
Работа прибора производится полным управлением с ПК (настройка, оптимизация параметров измерений, обработка выходной информации, сохранение результатов измерений), передача данных с прибора для сбора и отображения данных в виде таблиц, калибровочных графиков стандартных образцов. В программном обеспечении реализована функция градуировки анализатора с помощью государственных стандартных образцов. На экране монитора отображаются состояние прибора и вся необходимая информация, а в случае нарушения работы, необходимые для его устранения диагностики. Результаты анализа выводятся на монитор ПК, архивируются и могут быть распечатаны.
Технические и метрологические параметры |
|
|
Габаритные размеры (аналитический блок и импульсная печь)
|
700*570*720 мм |
|
Диапазон определяемых концентраций при весе пробы 0,5 г, % |
0,1−0,2 |
|
Точность определения |
0,05 ppm |
|
Относительная погрешность, %, не более |
3 |
|
Время анализа, включая продувку, дегазацию, max |
300 с |
| Расход газа-носителя, л/час: | 3,0 |
| — в режиме продувки, не более. | 50 |
|
— в режиме анализа, не более |
15 |
|
Рабочие условия анализаторов:. |
|
| — температура окружающего воздуха,°С; | 15−30 |
| — влажность окружающего воздуха, %. | 30−80 |
| Мощность импульсной печи | 4800 Вт |
| Газ — носитель аргон ОСЧ | 99,99% |
| Химические реагенты | Ангидрон (перхлорат магния), аскарит |
Варианты исполнения:
 |
 |
|

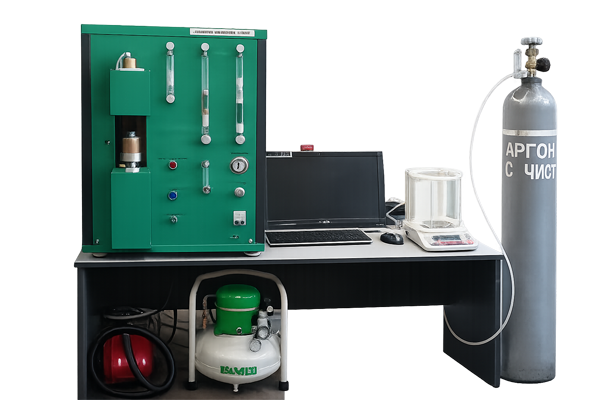

Исполнение № 1: Раздельные блоки: аналитический блок, блок импульсной печи |

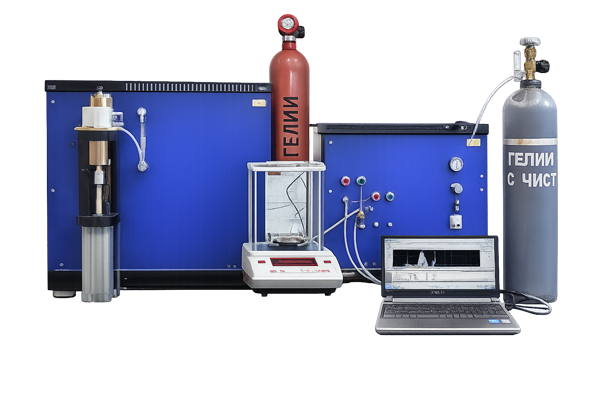

Исполнение № 2: Моноблок (блок импульсной печи+аналитический блок) |
